Portale di visualizzazione prestazioni di impianto fotovoltaico

SOMMARIO

Questo progetto rappresenta il terzo di tre sottoprogetti a complessità crescente; occorre aver realizzato precedentemente i progetti: Power Controller: controllo consumi elettrici di un'utenza domestica e Misura produzione/consumo di un impianto fotovoltaico.
Si propone di realizzare un dispositivo elettronico che misura ogni secondo contemporaneamente le due potenze istantanee, quella prodotta da un impianto fotovoltaico e quella consumata dalla collegata utenza domestica (max 6kW). Il dispositivo accende una spia rossa se la potenza consumata supera quella prodotta o una spia verde in caso contrario. Calcola l'energia prodotta e consumata ogni 5 minuti e, attraverso una connessione WiFi, invia i dati ad un portale Web. Il portale è consultabile da Desktop e Tablet. Viene anche mostrato come generare un'app per una consultazione da smartphone Android.
Sono utilizzati componenti a basso costo, facilmente reperibili da distributori di componentistica elettronica online.

PRINCIPALI MATERIALI UTILIZZATI

	2 sensori di corrente alternata AC 30A 1V SCT-013-030 non invasivi per monitoraggi
	Arduino Nano V3.0 Scheda di Microcontrollore CH340 ATmega328P
	NodeMcu Lua WIFI - Scheda di base ESP8266
	OLED Display 128 x 64 Pixel 0,96 pollici I2C schermo video retroilluminato

DISCUSSIONE

Lo sviluppatore / programmatore di Arduino permette di programmare anche dispositivi basati sul componente ESP8266, in grado di realizzare interessanti applicazioni WiFi e di fatto permettono di far interagire il nostro Power Controller con il Web.
Il componente scelto, rispetto ad altri disponibili sul mercato, ha mostrato una buona stabilità di funzionamento ed una notevole semplicità di programmazione.

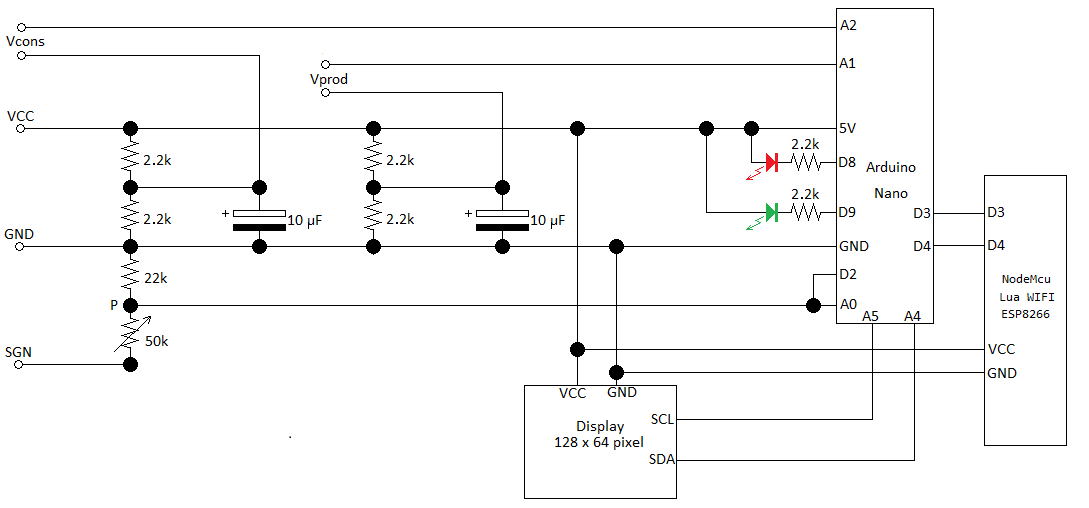

In Fig.10   è mostrato il circuito con il componente WiFi,

Fig.10

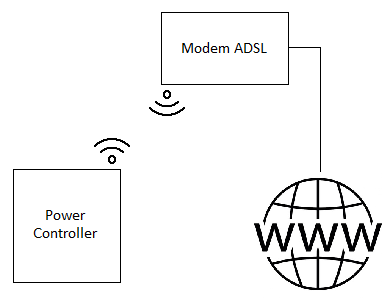

che realizza la connessione mostrata in Fig.11.

Fig.11
