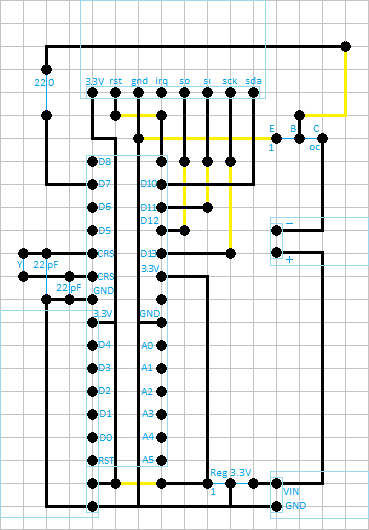

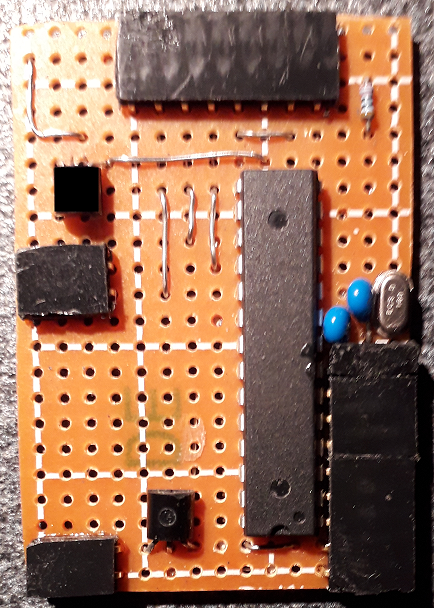

Ecco di seguito alcune realizzazioni: nelle Figg.7 e 8 si usa solo l'uscita Open Collector D7 per pilotare un accessorio alimentato con VIN (per esempio a 12Volt).
|
|
|
| Fig.7 | Fig.8 |

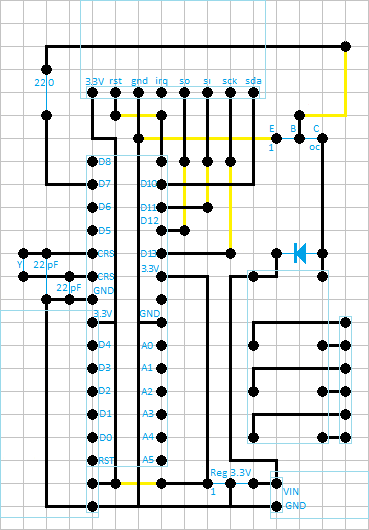

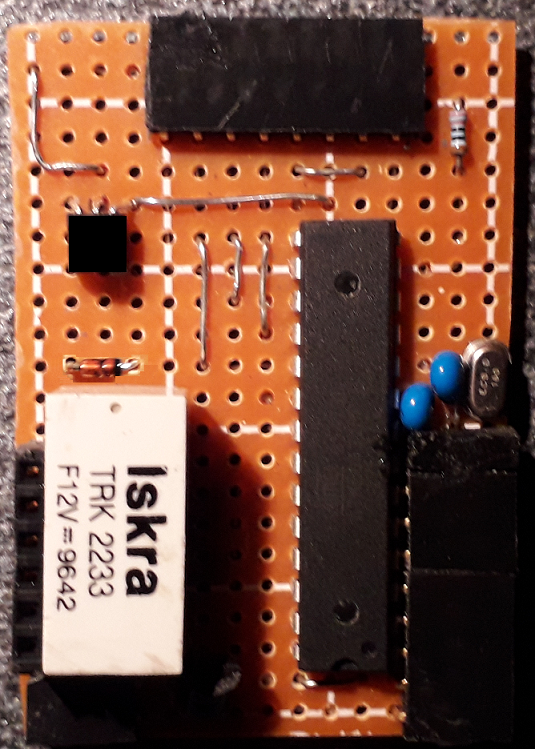

Nelle Figg.9 e 10 allo schema precedente si aggiunge un relè per il pilotaggio di accessori di maggiore potenza. Si noti la presenza di un diodo di ricircolo, per dissipare l'energia magnetica del relè nella fase di diseccitamento.
|
|
|
| Fig.9 | Fig.10 |

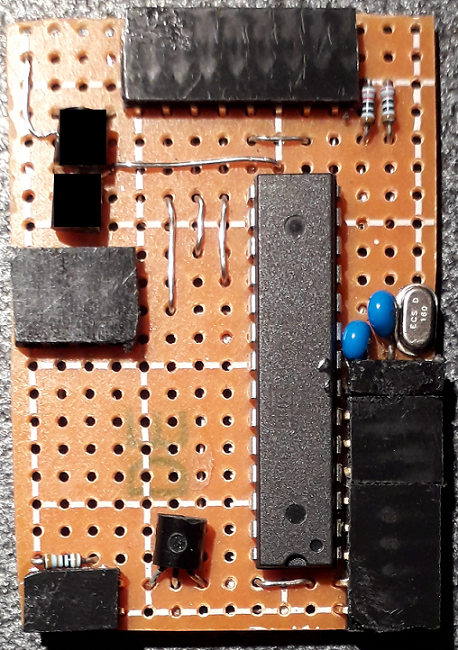

Nelle Figg.11 e 12 è mostrata la realizzazione completa dello schema di Fig.6.
|
|
|
| Fig.11 | Fig.12 |
Nei progetti seguenti, vederemo come queste schede potranno avere interessanti applicazioni. Progetto connesso: Controllo accessi di un gruppo di armadietti.
