Bootloader per ATMega328

Semplice schema per realizzare un programmatore di bootloader, che rende un ATMega328 compatibile con Arduino IDE.

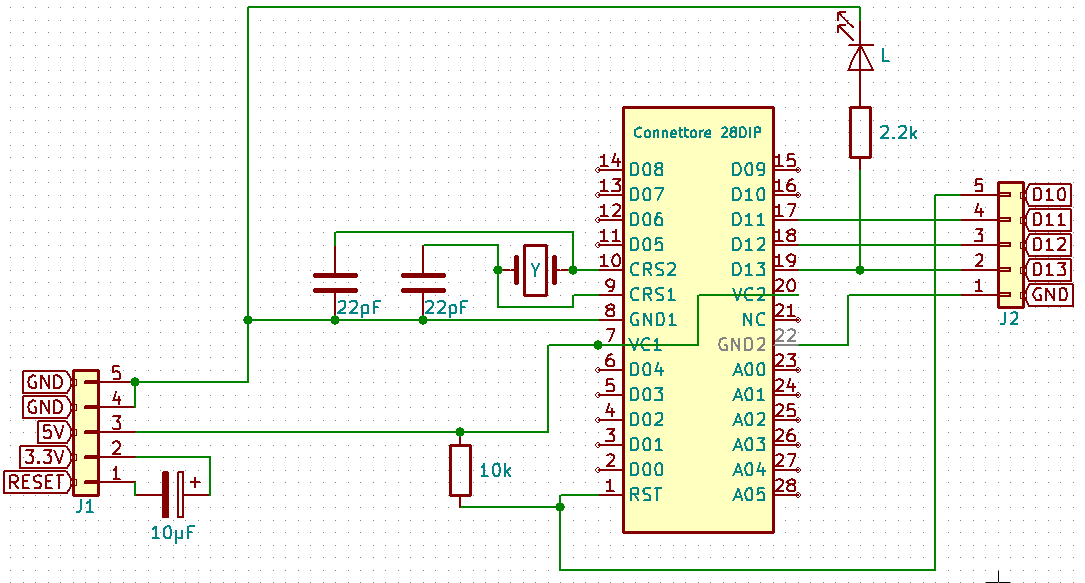

Viene realizzato come semplce shield plug-in di un Arduino Uno (vedere Fig.1):

Fig.1

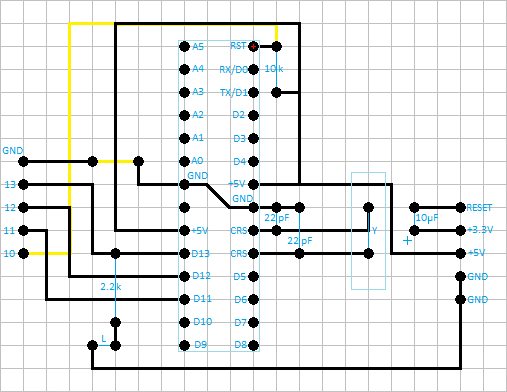

Da questo schema si può produrre un layout, per una realizzazione su schedina millefori, come in Fig.2:

Fig.2

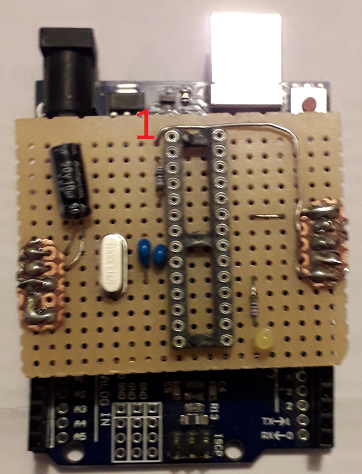

e il risultato è mostrato in Fig.3:

Fig.3

PROGRAMMAZIONE

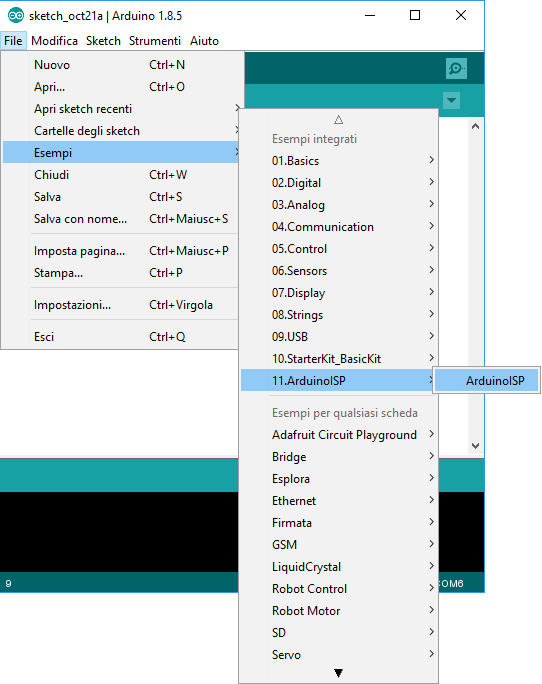

Sull'Arduino Uno, collegato al PC, si carica una volta per tutte lo sketch ArduinoISP(vedere Fig.4)

Fig.4

Il programmatore di bootloader è adesso pronto all'uso: per ogni programmazione (una procedura che dura solo qualche secondo), si procede come segue:

• 1) aprire Arduino IDE
• 2) collegare l'Arduino UNO di Fig.3  al PC, tramite la connessione USB

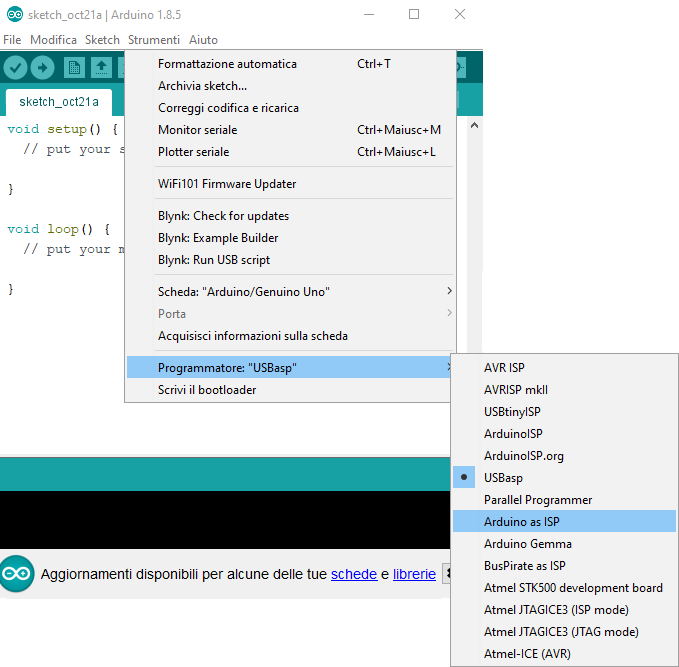

• 3) selezionare in Strumenti/Programmatore l'opzione Arduino as ISP
• 4) sul connettore 28DIP dello shield montare un ATMega328 vergine (cioè senza bootloader precaricato), avendo cura che il pin1 del componente sia posizionato come mostrato in Fig.3
• 5) selezionare Strumenti/Scrivi il bootloader
• 6) dopo pochi secondi l'operazione è terminata; rimuovere il componente programmato e ripetere i punti 4) e 5), per ogni componente vergine, su cui precaricare il bootloader
• 7) a fine programmazione ripristinare in Strumenti/Programmatore l'opzione USBasp per la programmazione normale

Fig.5

TROUBLESHOOTING

Per alcune versioni di ATMega328, l'operazione descritta al punto 6 del paragrafo precedente può dare errori del tipo
avrdude: Yikes! Invalid device signature o similari.
In questi casi una soluzione può essere la seguente procedura:

• uscire da Arduino IDE
• andare nella directory Programmi/Arduino/hardware/tools/avr/etc/
• copiare il file avrdude.conf e rinominarlo avrdude_orig.conf (per ogni evenienza)
• con un editor di testo qualunque modificare la linea di testo: da signature = 0x1e 0x95 0x14; in signature = 0x1e 0x95 0x0F;
modificare una successiva linea di testo: da signature = 0x1e 0x95 0x0F; in signature = 0x1e 0x95 0x14
• salvare il file modificato e ripetere la procedura di programmazione del bootloader
